Назначение изделия

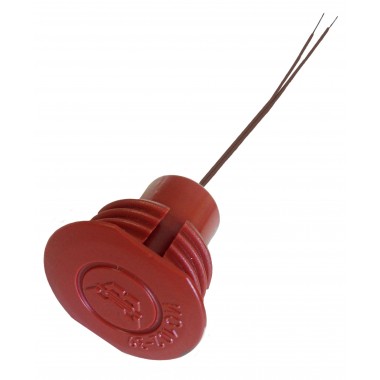

Извещатель охранный точечный магнитоконтактный ИО 102-39 предназначен для блокировки металлических дверных и оконных проёмов, сейфов, организации устройств типа «ловушка, а также блокировки других конструктивных элементов зданий и сооружений на открывание или смещение с выдачей сигнала «тревога» путём переключения контактов геркона на приёмно-контрольный прибор, концентратор или пункт централизованного наблюдения. Производителем рекомендована установка извещателей в металлические конструкции с толщиной металла не более 0.5мм.
Особенности
Допуск соосности установки геркона и магнита извещателя не должен превышать ±5 мм.
Монтаж извещателя на металлической поверхности производится в предварительно просверленные отверстия диаметром 19 мм. с помощью фиксаторов на корпусах геркона и магнита.
| Характеристики | |
| Диапазон рабочих температур, °С | -50…+50 |
| Степень защиты | IP66 |
| Тип контактов | НЗ |
| Габаритные размеры, мм | |
| - корпус геркона | D24.5х23 |
| - корпус магнита | D24.5х23 |
| Максимально допустимые токи и напряжения | |
| - максимальное коммутируемое напряжение, В | 72 |
| - максимальный коммутируемый ток, мА | 250 |
| Расстояние между магнитом и герконом, мм | |
| - при замыкании контактов, менее | 22 |
| - при размыкании контактов, более | 55 |
